Обжим витой пары. Замена телефонного кабеля от щитка до розетки

Posted on by Редакция 2dsl.ru
Витая пара

Данная статья не про то, как надо обжимать витую пару. Этого материала с лихвой хватает в интернете. Мы рассмотрим конкретный пример замены стандартного телефонного распределительного провода (далее ТРП) на более «продвинутый» кабель — витую пару. Для начала нам надо определиться для чего же мы хотим избавиться от, витавшего в воздухе так долго, призрака СССР-вских времен. Вот парочка весомых причин, ради которых можно смело отрывать гвоздики от «лапши»:

1. Постоянные разрывы связи. Низкая скорость доступа. Причем линейные показатели, зачастую, остаются во вполне рабочем диапазоне.

2. Подвисание цифрового телевидения (IP-TV). Рассыпание картинки и вечно отстающий или пропадающий звук.

3. Естественный износ, повреждение изоляции ТРП.

4. Наличие помех со стороны силового кабеля. В большинстве случаем телефонный кабель заходит в квартиру параллельно с силовым, а далее в одном «коробе» соседствует с электропроводкой. Убранная в секционный кабельканал витая пара имеет хорошие «экранированные свойства», тем самым обеспечивая лучшую изоляцию, намного лучшую, чем коаксиал, например.

5. Ремонт. Эстетическая сторона вопроса тоже играет большую роль. Если вы затеяли ремонт, то вполне резонно поменять старую почерневшую от времени лапшу на симпатичную витую пару, тем более, что в местах продажи кабеля обычно и продаются пластмассовые скобки с гвоздиками, которые легко крепятся одним ударом молотка.

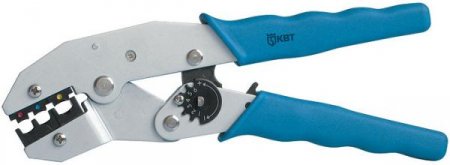

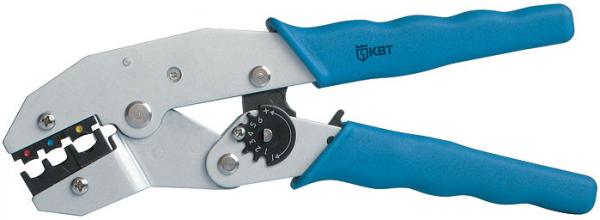

Итак, с причиной мы определились, теперь у нас два пути. Первый — обратиться к специалистам, которые быстро и без эксцессов прокинут вам новую проводку. Второй способ — делать всё самому. Менее геморройный — первый. Он же и менее интересный. Для тех, кто решился на самостоятельную замену мы дадим немного советов, как это лучше сделать. Для этого вам, естественно, понадобится Кримпер — инструмент для обжима и прессовки кабелей. Что-то вроде этого:



`Обжим



Допустим, что у нас есть кабель типа витая пара пятой категории, которая обозначается в прайсах обычно UTP 5e (все типы кабелей можно посмотреть тут — segmentenergo.ru/prices.html. Для обжима берется любая пара из восьми проводов. Пара — это два провода, обычно объединяемых по принципу цвет+полуцвет. Например, вот на этой картинке парой будет синий и бело-синий провод:



Обжим витой пары. Замена телефонного кабеля от щитка до розетки.

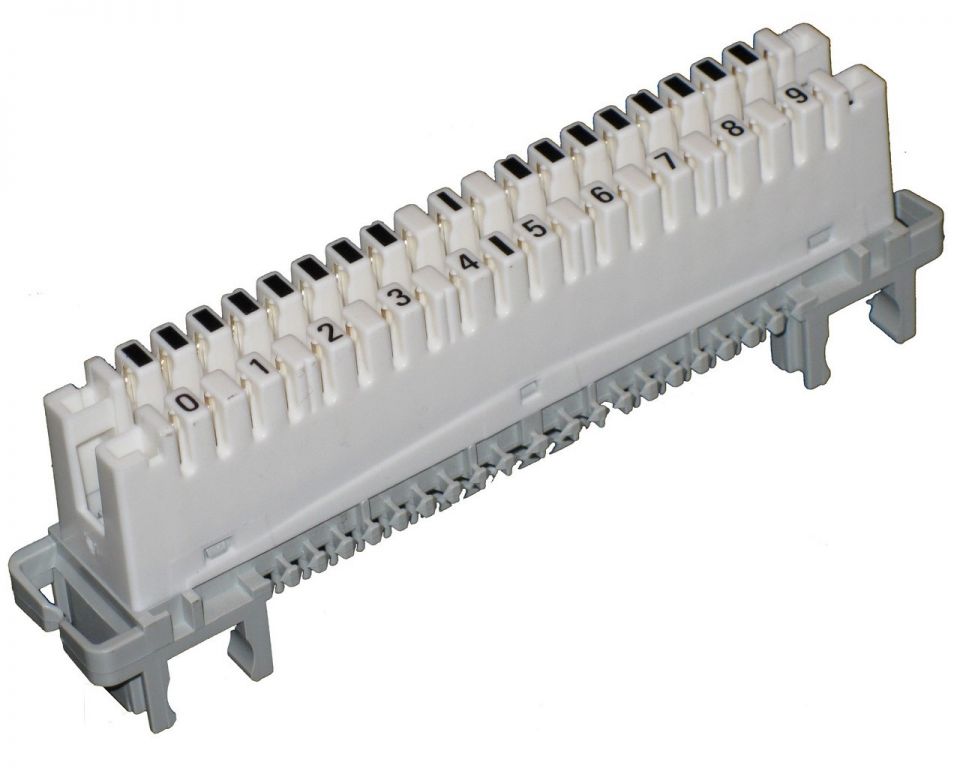

При «зачистке» надо быть предельно аккуратным, чтобы не повредить изоляцию самих пар. Как провести провод от розетки до щитка это уже каждый решает сам — вопрос удобства и планировки квартиры. В самом щитке подводим нашу витую пару к плинту (то место, где и крепятся телефонные провода):



`Обжим



По возможности закрепите его покрепче, так как электрики и просто любознательные любят подергать всё, что плохо «висит». Перед операцией зачистите около 2 см нужной пары и проложите провода под контактные винты. Берите с запасом, при затяжке убедитесь, что кабель накручивается на головку. Затягивать сильно не стоит, вполне хватит до положения «туго». На другом конце у нас телефонная розетка, тут уже каждый решает сам «сажать» на джек или просто завести кабель в розетку. Вариант второй попроще — открутить один болтик и насадить пару на контакты дело 5 минут.

Вот основные положения при замене лапши на UTP-кабель. Не нужно ждать совсем уж чудес от этого обновления. Существенную разницу вы почувствуете только если ваша линия была в неудовлетворительном состоянии. Хотя в любом случае — хуже не будет.
