Настройка ZyXEL Keenetic 2 (II)

Posted on by Редакция 2dsl.ru
Если у вас уже есть договор с поставщиком интернета, и вы приобрели все необходимое для подключения к сети, то вполне возможно, что вам захочется самостоятельно настроить сеть. Поэтому вы попали на данную страницу и поэтому у вас всё получится.
В этой статье мы подробно рассмотрим процесс подключения роутера Zyxel Keenetic ii посредством Ethernet-кабеля к интернету с использованием различных протоколов предназначенных для передачи данных, в том числе PPPoE, L2TP, PPTP.

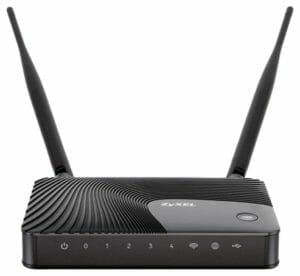

Zyxel Keenetic 2

Как запустить роутер ZyXEL Keenetic 2?

Для успешного подключения устройства следуйте простому алгоритму:

  1. Аккуратно извлеките все комплектующие из упаковки;
  2. Подключите блок питания к устройству и вставьте Ethernet-кабель, передающий данные от провайдера, в выделенный WAN-порт;
  3. Далее, подключите роутер и сетевую плату основного ПК с помощью короткого соединительного кабеля, который вставляется в любой свободный разъем маршрутизатора;
  4. Включите блок питания и нажмите кнопку питания на задней панели;
  5. Дождитесь полного запуска устройства, пока на панели индикаторов не загорятся три диода: питание, сеть и подключение к ПК;
  6. После этого должно появиться новое подключение в правом нижнем углу экрана вашего ПК;
  7. Щелкните правой кнопкой мыши по значку и откройте Центр управления;
  8. Выберите название вашего подключения, которое будет выделено синим цветом, и кликните по нему;
  9. Откройте свойства, пролистайте список параметров текущего подключения, найдите протокол интернета версии 4 и выберите автоматическое получение параметров для IP и DNS;
  10. Нажмите «Применить» и настройки будут сохранены.

Следуя этому алгоритму, вы сможете успешно подключить ваше устройство и начать основные настройки.

Настройка подключения

Конфигурирование роутера Zyxel Keenetic ii — процесс, который можно легко освоить благодаря удобному веб-конфигуратору, доступному для всего семейства Кинетик. Начнем с того, что нужно открыть веб-конфигуратор, введя адрес 192.168.1.1 в адресную строку браузера.



Этот IP-адрес позволяет получить доступ к программному обеспечению устройства.

После ввода адреса появится окно авторизации, где нужно ввести логин «admin» и пароль «1234». Затем выберите «Веб-конфигуратор» и перейдите в основное меню устройства.

В разделе «Интернет» необходимо указать данные, которые вы можете найти в договоре с провайдером или у службы поддержки. Введите используемый протокол доступа, логин и пароль для авторизации, а также IP-адрес и имя сервера, если это требуется. Если ваш провайдер использует статический адрес, укажите его.

Далее, перейдите в раздел PPPoE/специализированный сетевой шлюз и добавьте соединение, указав необходимые настройки. Не забудьте проверить, регистрирует ли провайдер MAC-адреса и какой MAC-адрес принадлежит вашему устройству.

Всё это потребуется нам для подключения роутера Zyxel Keenetic ii к сети.

После перехода во вкладку Интернет основного меню вы увидите обновлённый список вкладок в верхней части страницы. Перейдите в раздел PPPoE/специализированный сетевой шлюз и нажмите на клавишу добавления соединения. В открывшемся окошке проводим следующие настройки:

Настройка роутера в режим PPPoE

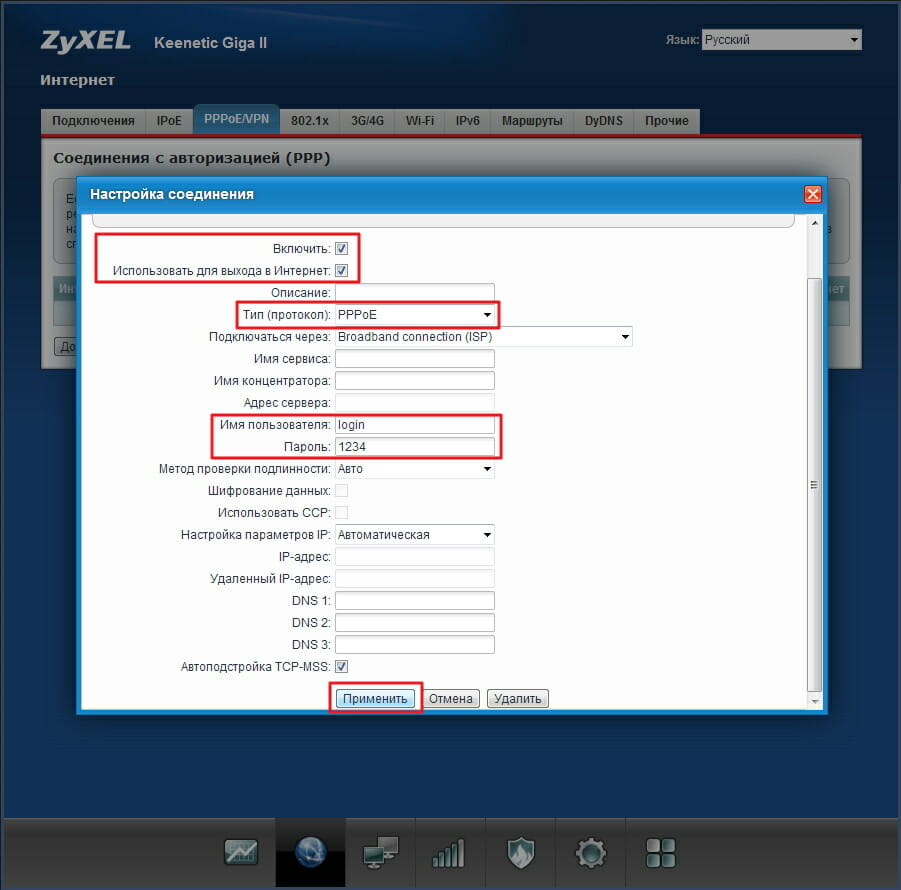

Пример настройка роутера в режим PPPoE

  • Выставляем галочки в двух первых селекторах, которые включат соединение и назначат его основным для выхода во внешнюю сеть;
  • В поле протокола укажите тот, который сообщил вам провайдер. Например, PPPoE;
  • Если поставщик сообщил, что это необходимо, указываем адрес сервера;
  • Сразу за ним указываем наши персональные данные как пользователя;
  • Способ защиты (т.е. проверку подлинности) выставляем только по требованию поставщика интернета;
  • Ниже, если вам поставляется динамический IP, ничего не меняем. А если статический, то выбираем ручную настройку параметров и прописываем соответствующие значения адреса, маски подсети и используемого шлюза (Некоторые провайдеры вовсе не поставляют ip-адрес по клиентскому wan-порту. В данном случае необходимо выбрать вариант «Без IP-адреса»);
  • Все остальные параметры являются необязательными для владельцев роутера Zyxel Keenetic ii и назначаются только по требованию Ростелекома, Билайна или любой другой компании, с которой вы заключили договор;
  • Нажмите на применение параметров и дождитесь внесения изменений в конфигурацию роутера;

Настройка в статический ип

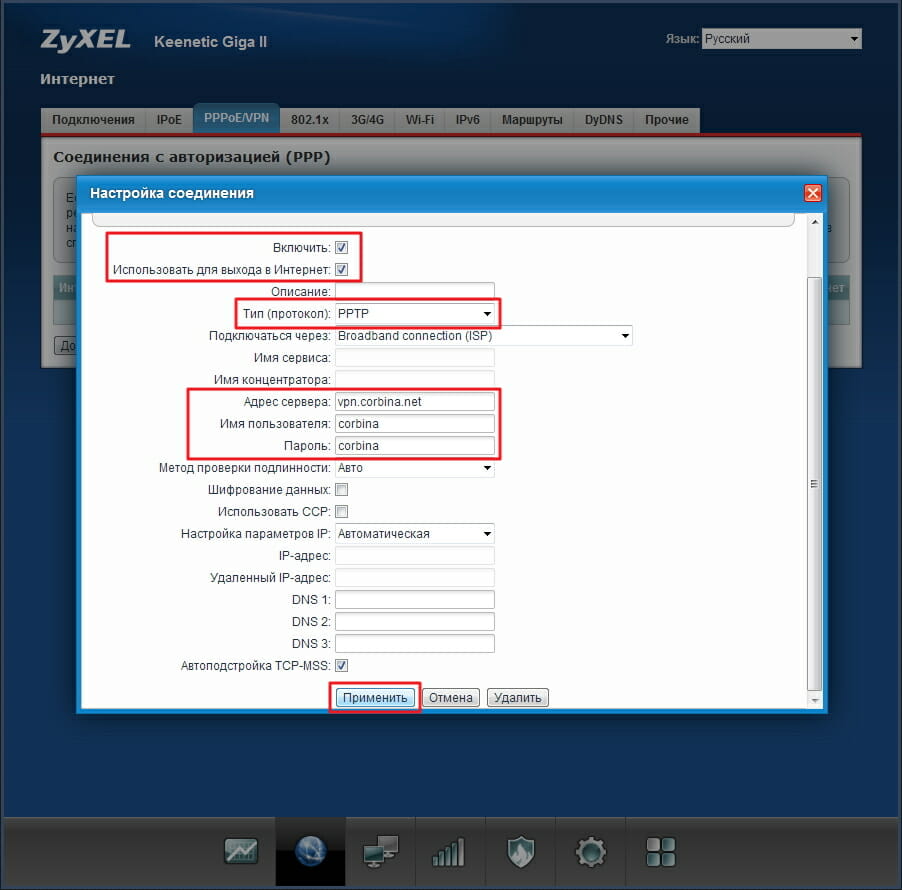

Пример настройка роутера в режим PPTP

В случае если договор поставки предусматривает статический IP, и настроить соединение по алгоритму выше у вас не получилось, попробуйте дополнительно следующее:

  • Находясь во всё том же разделе «Интернет» роутера Zyxel Keenetic ii откройте вкладку IPoE верхнего меню;
  • Кликните по названию единственного указанного в таблице интерфейса;
  • Во всплывшем окне так же проставляем галочки в двух верхних селекторах;
  • Находим строку параметров IP и выбираем ручной способ настройки;
  • В появившихся полях прописываем данные от провайдера;
  • В случае если были предоставлены адреса доменных серверов, указываем их ниже;
  • Здесь же можно указать статический MAC-адрес, который вам присвоил провайдер. Для этого убираем настройку «По умолчанию» в соответствующем поле;
  • Применяем изменения и снова проверяем доступность интернета.

Ручная настройка ip-адресов

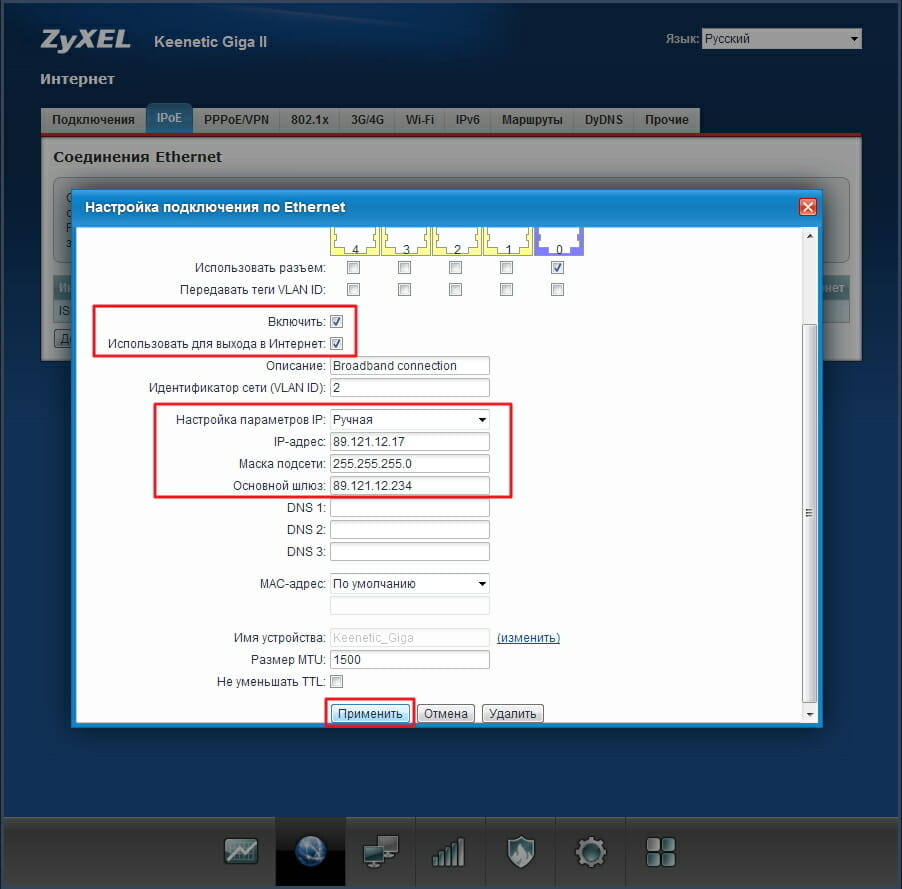

Пример ручной настройки ip-адресов

Для достоверности можно перезагрузить Zyxel Keenetic ii и отключить, затем (через 15 секунд) включить сетевой адаптер используемого ПК.

Если же роутер не новый, и настройка проводилась ранее для других провайдеров, необходимо сбросить параметры к заводским. Для этого на задней панели устройства необходимо найти кнопку Reset и зажмите её на 10-15 секунд, после чего маршрутизатор перезагрузить. При этом пароль входа (1234) и другие параметры станут изначальными. Теперь можно снова провести настройку и продолжить пользоваться качественным Интернет-соединением с помощью роутера Zyxel Keenetic ii.
