ZyXEL Keenetic Start — настройка роутера

Появившийся в начале 2013 года бюджетный вариант элитного семейства роутеров Зиксель Keenetic Start сразу завоевал популярность в новом для бренда ценовом сегменте рынка «около 1000 р». За относительно невысокую цену производитель предоставил всё то же неизменно высокое качество и надёжность устройства. Маршрутизатор был разработан для функционирования, как с проводным подключением, так и распространения вай фай сети. Благодаря качественной антенне максимальная скорость передачи данного устройства по радиосвязи достигла 150 Мбит/с, а настройка роутера Zyxel Keenetic Start стала ещё более быстрой и интуитивно понятной.

Но, каким бы проработанным не был процесс, у многих всё же может возникнуть вопрос, как подключить маршрутизатор к интернету и iptv (выделенный канал видео для телевизора) самостоятельно. Именно этому алгоритму и посвящена данная статья.

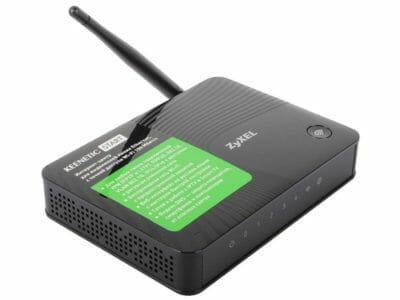

Zyxel Keenetic Start

Предварительная подготовка к работе

Для того чтобы маршрутизатор впервые заработал необходимо совершить несколько простых шагов:

  • Включить устройство в сеть с помощью блока питания и нажатия кнопки питания;
  • Подключить роутер к внешней сети (кабелю провайдера) через WAN-порт (выделен цветом на задней панели);
  • Подключить ПК через входящий в комплект кабель (вставляется в один из пяти разъёмов);
  • Проверить правильность выполнения по индикаторам на лицевой панели: должна гореть лампочка питания, подключения к сети и индикатор порта со вставленным кабелем для ПК;

После мы можем открыть компьютер, проверить подключение к сети (нет ли ошибки «Доступ ограничен») и выставить важную настройку:

  • Из трея (место на панели Пуск рядом со временем и датой) открываем «Центр управления сетями…» кликом правой кнопкой мыши по значку сети;
  • В открывшемся окне находим вкладку параметров адаптера и открываем её;
  • На работающем подключении кликаем правой кнопкой мыши и выбираем свойства;
  • В новом окошке ищем четвёртую версию протокола интернета, с помощью кнопки под списком открываем свойства;
  • Для обоих селекторов выставляем автоматическое получение (IP и DNS);

С этого начинает подключение сети вай-фай для провайдера Ростелеком и любого другого поставщика услуг.

Настраиваем маршрутизатор

Чтобы начать настройку Zyxel Keenetic Start, нужно попасть в основной интерфейс. А для этого нам потребуется открыть браузер и ввести в адресную строку числовой ряд 192.168.1.1 – стандартный адрес семейства Кинетик. Сразу после загрузки страницы мы увидим форму авторизации, в которую введём стандартные данные: логин – admin и пароль – 1234. За ней нас ожидает унифицированный для всей линейки роутеров Мастер настройки.

Вход в настройки роутера

Для входа в настройки, откройте браузер, и введите адрес: HTTP://192.168.1.1

На выбор во вновь открывшейся странице мы найдём только две кнопки: «Быстрая настройка» и переход в «веб-конфигуратор». В данном случае нас интересует первый вариант. После клика по нему мы увидим три селектора, позволяющие указать отношение нашего провайдера к MAC-адресам. Большинство из современных поставщиков услуг не регистрируют данные адреса, и для них следует выбрать первый вариант (селектор). Но если ваша компания не Ростелеком, а, скажем, Дом.ру, необходимо заглянуть в договор либо созвониться со службой техподдержки для получения вашего MAC-адреса. Затем полученную цифро-буквенную комбинацию указываем в поле рядом с селектором «Другой», кликаем по кнопке «Далее».

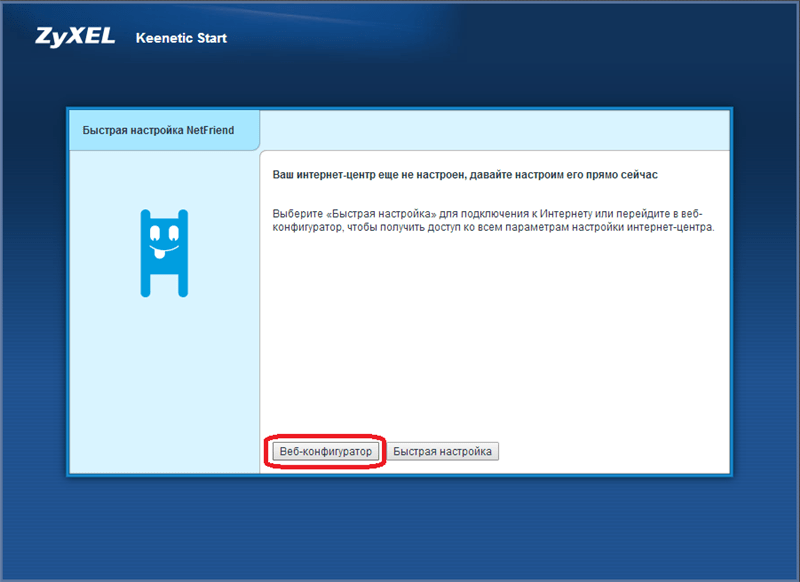

Окно выбора настройки

На открывшейся страничке выставляем автоматический вариант настройки IP либо указываем собственный адрес, а также NDS, если провайдер передал вам эту информацию. Переходим далее. Указываем логин и пароль, если они имеются в договоре поставки интернет-услуг либо выставляем галочку в значении «У меня нет пароля…». Важно не спутать эти данные с ключом и именем для вай фай сети, которые указаны на дне роутера. Это совершенно разные данные, т.к. Ростелеком – это поставщик услуг, а Zyxel – оборудования.

При переходе далее мы попадаем на страницу состояния, где указаны данные подключения и информация о том, удалось подключить интернет (только проводную связь, не вай фай) или нет. В большинстве случаев настройка будет успешной и у вас появится доступ в сеть.

Другие способы настройки

Рассмотрим ещё несколько частных случаев для подключения к сетям отдельных Российских провайдеров. Начнём с компаний Ростелеком, Дом.ру и ТТК. Алгоритм работы в данном случае следующий:

  • Вместо быстрой настройки выбираем переход в веб-конфигуратор;
  • Устанавливаем новый пароль для входа в веб-интерфейс;
  • Внизу видим меню с иконками, открываем вкладку «Интернет»;
  • Новая страница, на которой мы находимся, должна являться вкладкой «Список» из верхнего меню;
  • Кликаем на единственное имеющееся в списке название сетевого интерфейса;
  • Выбираем с помощью галочки «Использовать разъём» тот порт, куда вставлен WAN-кабель (интернет);
  • Проверяем наличие галочек ниже на полях включения и использования для выхода в интернет;
  • Параметры IP оставляем по умолчанию: значение «Без IP-адреса»;
  • МАС-адрес так же не меняем;
  • Применяем изменения и переходим во вкладку верхнего меню «Авторизация»;
  • Добавляем соединение;
  • Задействуем его, выставив галочку в соответствующем селекторе;
  • Выбираем тип PPoE, назначаем произвольное (собственное) имя-описание;
  • Назначаем соединением для выхода в интернет;
  • Вписываем данные авторизации из договора поставки услуг (логин/пароль);
  • Протоколы защиты выбираем все либо первые два: pap и chap;
  • Название сервера PPoE прописываем «Интернет».

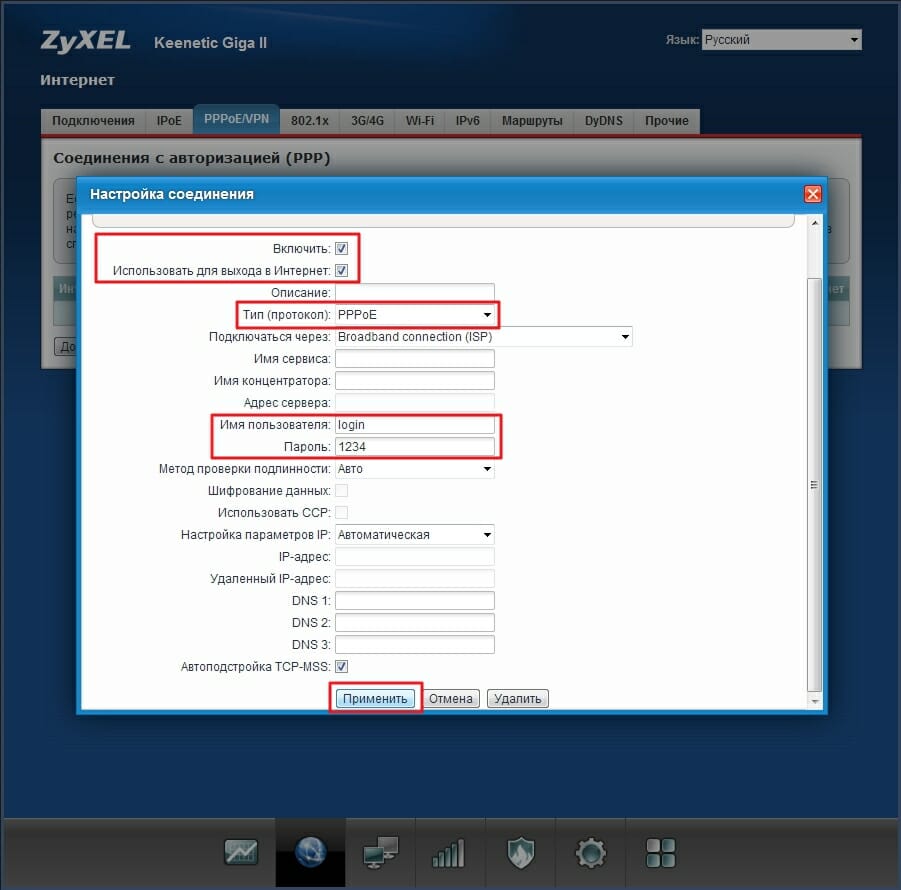

Настройки в режим PPPoE

Применяем внесённые изменения. На этом подключение проводного соединения для Ростелекома завершено. Настройку WiFi и IpTV мы рассмотрим далее. А пока, рассмотрим, чем отличается настройка роутера для компании Билайн от описания выше:

  • На первом этапе (настройка сетевого интерфейса) необходимо только выставить автоматическую настройку IP-адресов. В остальном всё так же, как и для маршрутизатора Ростелеком.
  •  При добавлении соединения во вкладке «Авторизация» изменяется только тип протокола (на L2TP), а в поле «Адрес сервера» прописывается ссылка «tp.internet.beeline.ru»;

После выставления нужных параметров применяем настройки и проверяем подключение маршрутизатора Кинетик Старт к интернету. Если всё функционирует, как должно, переходим к установке параметров вай фай передачи.

Настройка Wi-Fi

Чтобы настроить WiFi передачу на Zlex Keenetic Start, необходимо открыть соответствующий пункт нижнего меню. Затем, на открывшейся веб-странице задаём устройству режим работы «Точка доступа», выбираем подключение к новой радио сети, применяем. После необходимо перейти в одноимённый пункт меню сверху (Точка доступа), где перед нами появится таблица настройки вай фай сети:

  • Устанавливаем желаемое имя подключения, которое будут видеть пользователи при поиске доступных сетей (SSID);
  • Выставляем защиту на максимальный уровень. Ключ – это пароль подключения к вашему вай фай;
  • Ничего больше не трогая нажимаем на Применить.

После того, как роутер обработает полученные данные, на панели индикаторов должна загореться лампочка беспроводной сети. Устройства, способные подключаться к WiFi каналам связи должны обнаружить новое доступное подключение. Попробуйте войти, используя указанный ранее пароль и опробовать работоспособность подключения.

P.S. Если в помещении или на смежной площади работают несколько роутеров/вай фай ресиверов на одной частоте, сигнал может смешиваться и замедляться. Чтобы этого избежать необходимо сменить используемый канал в настройках выше (со значения Авто на любой другой не используемый номер). При этом необходимо перезагружать устройство, чтобы оно стало транслировать вай фай сигнал на новой частоте.

На этом настройка вашего WiFi завершена! Пользуйтесь интернетом с удовольствием!

Настройки IP-TV

Чтобы настроить поток видео, называемый сегодня IPTV(АйпиТВ), необходимо, во-первых, выделить порт под него: вернитесь к настройке уже имеющегося сетевого интерфейса (из алгоритма выше) и выставите дополнительную галочку рядом с WAN-портом на другой разъём. В него вы вставите шнур от IpTV и сможете просматривать телевизионные каналы даже на ноутбуке по вай фай (в установленной программе просмотра).

Далее стоит проверить корректность настроек в меню WAN, поле выбора портов под создание моста: должен быть указан тот же, что и выше. Также в настройках LAN подключения должны быть выставлены соответствующие ip: 192.168.2.2 и 192.168.2.1 для верхнего и нижнего поля. Маска подсети должна отображать значение 225.225.225.0 остальные параметры строит оставить неопределёнными (по умолчанию). После сохранения изменений проверяем IpTV и убеждаемся, что всё работает.

В случае, если что-то пошло не так (пропал сигнал вай фай либо интернет вовсе), можно сбросить настройки к заводским посредством нажатия кнопки Reset на задней панели. Удерживать её в зажатом положении стоит 10 секунд и более, после чего данные для входа в роутер и все параметры сбросятся к изначальным.
